STONEDOOR
Yoğun Poliüretan izolasyonlu (150gr/m²) kapı panellerinden oluşan Seksiyonel Kapı, yapının duvar, tavan ve diğer özelliklerine göre (vinçler, pencereler, kirişler, vs…) dizayn edilir, tavana doğru hareket ederek çalışarak kullanıcıya max. düzeyde kullanım alanı bırakır. Sandviç panelleri yüksek yalıtım değerine sahip, sağlam,dayanıklı ve güvenlidir.
Özellikler
YÜKSEK POLİÜRETAN YOĞUNLUKLU PANELLER:
*Çift taraflı Çelik arası Yoğun Poliüretan izolasyonlu (150gr/m²)
*Özel epoxy boya ve vernikli CFC içermeyen (KloroFlorokarbon)
*Poliüretan yoğunluğu 40kg/m³
*Parmak sıkıştırma emniyetli, enine çizgili
*Yangın Sınıfı 0-2
SEKSİYONEL KAPI PANELİ
Panel Kalınlığı : 42mm
Poliüretan Yoğunluğu : 40 kg / m3
Isı Direnci : 0,78 ( W / m2 k )
Mukavemet : 0,109 ( k N / m2 )
Ses Yalıtım Değeri : R w =23 dB
Panel Emniyeti : Parmak sıkıştırma emniyetli
Metre Ağırlığı : 6.55 kg / mt. ( 11.12 kg / m2 )
Boya Kalınlığı : Epoxy 25 m
Rüzgar Dayanımı : 98 kg/m2
KILAVUZLAR ve METAL DONANIM:
Seksiyonel Kapılarda kullanılan tüm kılavuzlar ray sistemleri ve diğer tüm metal aksamlar CE standartlarına uygun olarak sıcak daldırma galvanizden imal edilmiştir. Kapıların alt üst ve yan yüzeylerinde kullanılan tüm EPDM fittiller sızdırmazlık sağlayacak şekilde tasarlanmıştır.
TEKERLEK ve BAĞLANTI PARÇALARI:
Kapılarda kullanılan tüm bağlantı parçaları ve menteşe takımı sıcak daldırma galvanizden imal edilmiş olup, kapı hareketini sağlayan tekerlek gurupları polyemid’den imal edilmiş olup uzun bir dayanım süresi ve sessiz bir çalışma durumu sağlar.
YAY ve TAMBURLAR:
Seksiyonel kapıların hareket kolaylığını sağlayan tüm yay sistemleri, özel olarak üretilmiş spiral yay sistemi olup kapı ölçülerine gore seçimleri yapılarak min.15.000 , max. 20.000 kez açılıp kapanma ömrüne sahiptirler. Tüm Tambur sistemleri dökme alüminyumdan imal edilerek kapı yataklama tipine gore seçimi yapılır.
PNOMATIK GÜVENLİK SİSTEMİ (MOTORLU İÇİN)
Pnömatik anahtara bağlı alt güvenlik fitili.
Kapı kapanırken geçiş yapmakta olan bir cisme dokunması halinde, kapının altındaki çok esnek fitile bağlı pnömatik anahtar devreye girer, kapının durup geri gelmesini sağlar. Bu güvenlik sistemi tüm motorlu kapılarda standart olarak verilmektedir.
RENK
Kapı panellerinin iç ve dış yüzleri orjinal beyaz renklidir.
MOTOR
MFZ OVITOR , direk milden geçmeli ,manuele alma zincirli , 380 Volt kapı büyüklüğüne göre Torsiyon yayı mekanizması, kapı ağırlığını dengeleyerek, elektrik kesintisi halinde kapının el ile kolayca açılıp kapatılmasını sağlar. 1 adet içeriden 3 kademeli
(AÇ-DURDUR-KAPA) düğme kontrollü.
MFZ OVITOR ( ALMANYA )
Çalışma Akımı : 400 V 50 – 60 Hz
Çalışma Gücü : 0.55 kW
Akım : 2.4 A
Çalışma Torku : 130 Nm
Dönüş Sayısı (RPM) : 15 d/dk.
Çalışma Isısı : – 20 °C / + 60 ° C
Koruma Sınıfı : IP 54
Ses Basıncı : < 70 dB
STONEDOOR Marka seksiyonel kapımızın üretiminde kullanılan PANEL ve HARDWARE seti (yay,tambur,dikmeler,menteşeler,çelik halat, gibi tüm metal aksamlar)
Hollanda menşei olup, motor ve kontrol panosu ise Avrupa menşeidir.
Kapılarımız EN 13241-1 avrupa güvenlik norm ve standartlarına göre test edilmiş ve sertifikalandırılmıştır, talep edildiği taktirde bilgilerinize sunulacaktır
MENTEŞE DİLLİ YÜKLEME RAMPASI
RAMPA ÇALIŞMA ÖLÇÜLERİ | |
Dil Uzunluğu | 400 mm |
Düzey Ayarlama | + 700 mm /- 280 mm |
RAMPA GENEL ÖZELLİKLERİ | |
Nominal Yükleme Kapasitesi | 6000 kg. |
Motor Elektrik Voltajı | 230 / 400 V ,3 F, 50 Hz. |
Motor Elektrik Gücü | 0,75 kW |
Acil Elektrovalf Çıkış Voltajı | 24 V AC |
Max. Çalışma Basıncı | 140 Kg. / cm2 |
Çalışma Sıcaklık Aralığı | – 10 °C- / + 40 °C |
Çalışma Ses Seviyesi | <70 dB |
Rampa Üzerinde Çalışma Hızı | 10 km / saat |
Max. Rampa Üzerinde Çalışma Eğimi | 10 (7°) |
PLATFORM
- Üst taban sacı ST – 37 KALİTE (5 / 7 mm kalınlıkta) kaymaz sacdan üretilmiştir.
- Ana konstrüksiyon olarak IPN profiler kullanılmıştır.
- Kenar sacları soğuk haddeli saclardan üretilmiştir.
- Özel üretim arka menteşe sistemlidir.
- Bakım için güvenlik barı mevcuttur.
DİL
- Rampa dil sistemi ST – 37 kalite (13 / 15 mm kalınlıkta) kaymaz sacdan üretilmiştir.
- Dil sacın da 15 cm’ den uca doğru °5 ‘lik traşlama yapılmıştır. Bu forklift için en iyi çalışma açısıdır.
- Dil ucu öğütülerek el forklifti için en uygun açıya getirilmiştir.
TABAN PLAKASI
- Arka montaj profilleri, soğuk çekme profillerden imal edilmişleridir.
- Ön profil sistemi, dil yapısını deztekleyecek şekilde üretilmiştir.
- Yan saclar (4 mm kalınlıkta) ST –37 kalite sacdan üretilmiştir.
HİDROLİK ÜNİTE
- Elektrik motoru 1.0 HP, 230 / 400 V, 3F, 50 Hz. ‘dir.
- Hidrolik pompa 5 lt. / dk. Pompalama kapasitesine sahiptir.
- 7 lt.’ lik yağ seviyesi görülebilir tank kullanılmıştır.
- Hidrolik bloğu 24 V elektrovalfler içermektedir.
- 2 adet ø 35 mm veya 1 Adet ø 50 mm çapında rampayı kaldırmak için emniyet paraşütlü silindir kullanılmıştır.
- 1 adet ø 30 mm çapında, dil hareketini sağlayan silindir kullanılmıştır.
- Yüksek kalitede, uzun ömürlü hidrolik hortumlar kullanılmıştır.
KONTROL PANELİ
- 24 V AC çıkışlı olup, trafo sistemi kullanılmıştır.
- Yeşil başlama ışıklı
- Acil durdurma butonlu
- Isı röleli
- Koruma sigortaları
- IP 55 koruma sınıfında kuru
GÜVENLİK SİSTEMİ
- Enerji kesilmesi veya acil durum elektrovalfi
- Acil durdurma butonu
- Silindir güvenlik valfi
- Yan güvenlik sacları
- Koruma sigortaları
- Kaymaz yüzey
TELESKOPİK DİLLİ YÜKLEME RAMPASI
Özellikler
RAMPA ÇALIŞMA ÖLÇÜLERİ | |
Dil Uzunluğu | 1000 mm |
Düzey Ayarlama | + 405 mm / – 390 mm |
RAMPA GENEL ÖZELLİKLERİ | |
Nominal Yükleme Kapasitesi | 6000 kg. |
Motor Elektrik Voltajı | 230 / 400 V, 3 F, 50 Hz. |
Motor Elektrik Gücü | 0,75 kW |
Acil Elektrovalf Çıkış Voltajı | 24 V AC |
Max. Çalışma Basıncı | 140 Kg. / cm2 |
Çalışma Sıcaklık Aralığı | – 10 °C – / + 40 °C |
Çalışma Ses Seviyesi | < 70 dB |
Rampa Üzerinde Çalışma Hızı | 10 km / saat |
Max. Rampa Üzerinde Çalışma Eğimi | 10 (7°) |
PLATFORM
- Üst taban sacı ST – 37 KALİTE (5 / 7 mm kalınlıkta) kaymaz sacdan üretilmiştir.
- Ana konstrüksiyon olarak IPN profiller kullanılmıştır.
- Kenar sacları soğuk haddeli saclardan üretilmiştir.
- Özel üretim arka menteşe sistemlidir.
- Bakım için güvenlik barı mevcuttur.
DİL
- Rampa dil sistemi ST – 37 kalite (13 / 15 mm kalınlıkta) kaymaz sacdan üretilmiştir.
- Dil sacın da 15 cm’ den uca doğru °5 ‘lik traşlama yapılmıştır. Bu forklift için en iyi çalışma açısıdır.
- Dil ucu öğütülerek el forklifti için en uygun açıya getirilmiştir.
TABAN PLAKASI
- Arka montaj profilleri, soğuk çekme profillerden imal edilmişleridir.
- Ön profil sistemi, dil yapısını destekleyecek şekilde üretilmiştir.
- Yan saclar (4 mm kalınlıkta) ST – 37 kalite sacdan üretilmiştir.
HİDROLİK ÜNİTE
- Elektrik motoru 1.0 HP, 230 / 400 V, 3F, 50 Hz. ‘dir.
- Hidrolik pompa 5 lt. / dk. Pompalama kapasitesine sahiptir.
- 7 lt.’ lik yağ seviyesi görülebilir tank kullanılmıştır.
- Hidrolik bloğu 24 V elektrovalfler içermektedir.
- 2 adet ø 35 mm veya 1 Adet ø 50 mm çapında rampayı kaldırmak için emniyet paraşütlü silindir kullanılmıştır.
- 1 adet ø 30 mm çapında, dil hareketini sağlayan silindir kullanılmıştır.
- Yüksek kalite de, uzun ömürlü hidrolik hortumlar kullanılmıştır.
KONTROL PANELİ
- 24 V AC çıkışlı olup, trafo sistemi kullanılmıştır.
- Yeşil başlama ışıklı
- Acil durdurma butonlu
- Isı roleli
- Koruma sigortaları
- IP 55 koruma sınıfında kuru
GÜVENLİK SİSTEMİ
- Enerji kesilmesi veya acil durum elektrovalfi
- Acil durdurma butonu
- Silindir güvenlik valfi
- Yan güvenlik sacları
- Koruma sigortaları
- Kaymaz yüzey
MANUEL MODELLER
MANUEL YAPRAK TİP
MANUEL MODELLER
MANUEL ENTEGRE MİNİ TİP

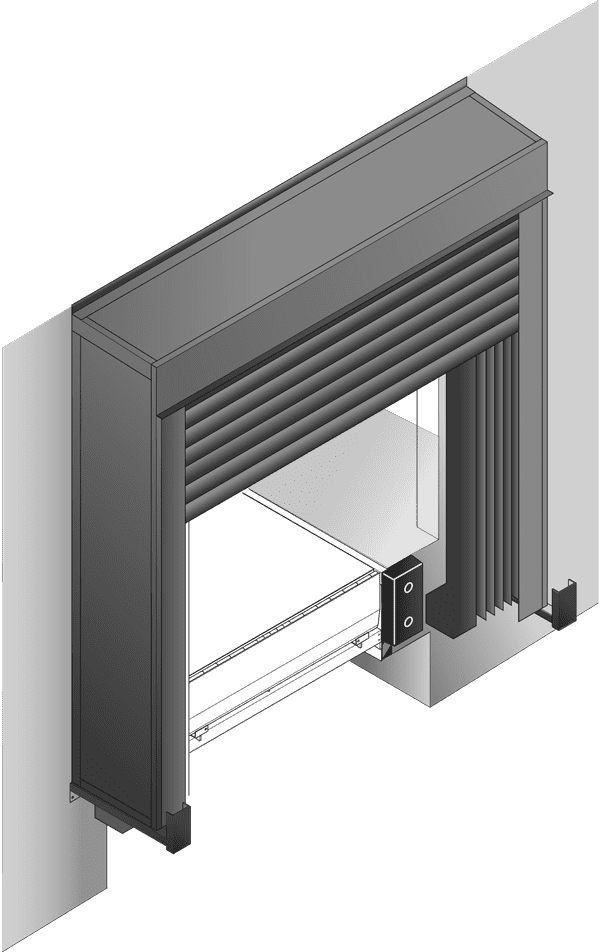

ŞİŞME TİP KÖRÜK
Şişirilebilir rampa körükleri, sıcaklığın istenen seviyede sıkı bir şekilde kontrol edilmesinin çok önemli olduğu, donma odaları ile donatılmış depo ve gıda üretim tesislerinin yükleme iskelelerinde kullanılmaktadır. Yükleme / boşaltma işlemleri sırasında, bir treyler kısmen yanaşma rampasına geri dönerken, üst ve yan hava yastıkları kamyon gövdesinin üst ve yanlarında şişerek sıkı sızdırmazlık sağlar. Kullanılmadığında hava yastıkları söner.
Bu yanaşma körüğü, özel barınak operasyon kontrolü işlevine sahip bir yükleme rampası kontrol ünitesinden kontrol edilebilir. Bu tip siperliği kullanırken, yükleme rampasının ızgarasına Tekerlek kılavuzları ve şok kolonları takmanız şiddetle tavsiye edilir. Şelter, askıya alınmış kurulum yöntemi kullanılarak monte edilir.
Özellikler
Özel olarak tasarlanmış ve üretilmiştir. |
Araç ve bina arasında yüksek sızdırmazlık sağlar |
Yüksek güvenlik ile üretilmiş olup, araçların sisteme hasar verme riski minimuma indirilmiştir. |
Çeşitli araç ve kapı tiplerine uygulanabilir |
Montaj esnasında araç yüksekliğine gore ayarlanabilme imkanı sağlar |
Yüksek ısı veya soğuk seçişini azaltarak çalışanları dış hava şartlarından korumaya yardımcı olur. |
Otomatik kontrol ile koordine edilebilir. |
Her iki ve üst tarafta şişen yastıkları vasıtası ile çalışmaktadır. Bu yastıklar 0.2 kW, 415 V 3 Faz’lı fan motoru ile şişirilir ve fan ünitesi kapandığında karşı ağırlık sistemi ile sönümlenir. |
Sistemin üst tarafında koruyucu çatı bulunmaktadır. Bu çatı duvardan 875 mm uzaktadır. |
Yan yastıklar aracı sarmakta, üst yastık ise 1200 mm aşağı doğru inerek gerekli izolasyonu sağlamaktadır. |
Kullanılan kumaş 1000 denye cordus kumaş olup, naylon-yün karışımı, poliüretan esaslı boya ile boyanmıştır. |

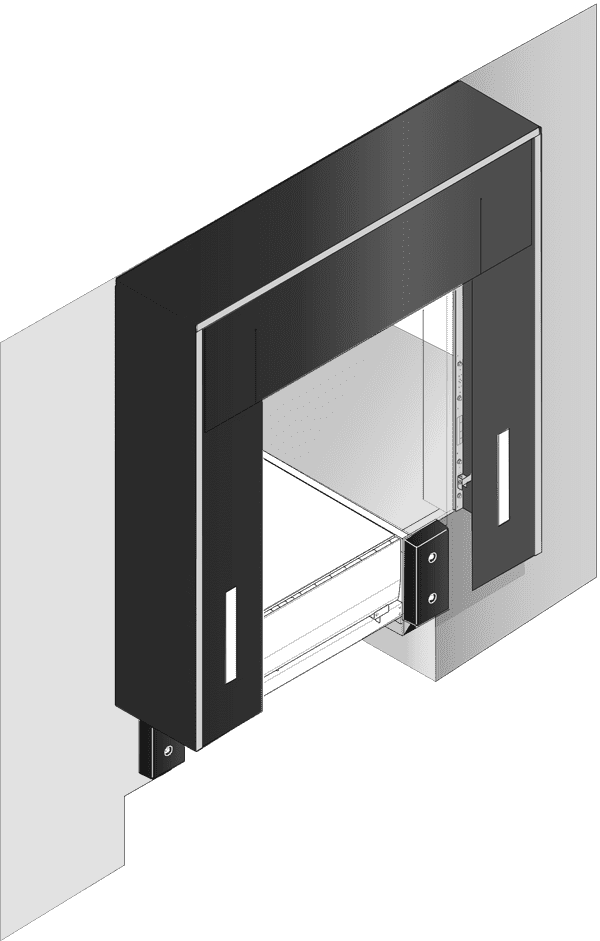

YAPRAK TİP (Standart)
Yükleme körüğü galvaniz kutu profillerden oluşturulmuş olup, ön ve arka dikmelere rahat hareket edebilecek şekilde bağlanmıştır. Böylelikle araç yanaşmasında körüğe herhangi bir zarar vermesi söz konusu değildir.
Özellikler
Ön, yan ve üst parçalar siyah PVC’ nin çift katlı polikanvas birleşimi ile oluşturularak yırtılmaya karşı güçlü bir material elde edilmiştir. Bu material kötü hava koşullarına, gün ışığına ve soğık hava şartlarına iyi bir dayanım göstermektedir. |
Körük etrafında kullanılan PVC branda ana çeliğe extrude edilmiş özel aluminium profiler ile monte edilmiştir. |
Körük yan ve üst kaplaması açık gri branda ile kaplanmıştır. |
Körük Ölçüleri : 3400 mm x 3400 mm x 600 mm |
QUATTROLL YÜKSEK HIZLI PVC SARMAL KAPILAR
Kapılar’da piyasada ki diğer hızlı kapılarda olduğu gibi herhangi bir yatay dikme profilleri ve yine diğer kapılarda kesinlikle kullanılan etek profilleri kullanılmamaktadır. Dolayısı ile kapı kapanırken altında olası bir kişinin kalması durumunda , kişiye herhangi bir zarar vermesi sözkonusu değildir.
Ayrıca kapı altında kullanılan kablosuz güvenlik sensörü ve emniyet fotosel takımı ile de ekstra güvenlik araçları ile donatılmıştır.
KENDİ KENDİNİ TAMİR ETME ( 0’a YAKIN SERVİS MALİYETİ )
Kapıların PVC perdelerinde herhangi bir yatay ve etek profili kullanılmadığı için forklift, araç, vs. çarpmalarında PVC perde tamamı ile yerinden çıktıktan sonra perde kılavuzlarına geri girerek normal çalışma pozisyonuna dönmektedir. Halbuki piyasadaki diğer PVC kapılarda bu tür çarpmalarda yatay ve alt etek profilleri deforme olup kapının çalışmasını engellemekte ve servis, yedek parça için yüksek maliyetler ortaya çıkartmaktadır. Bunun sonucunda da işletmede büyük zaman ve iş kaybına sebebiyet vermektedir.
MÜKEMMEL SIZDIRMAZLIK
Yüksek Hızlı PVC Kapılar da hiç bir kapıda olmayan patentli yüksek teknoloji ürünü özel bir ray ve perde kement sistemi vardır. Kapının kullanıldığı ortamlarda gerçek ve tam bir sızdırmazlık sağlamaktadır.
Özellikler
BASINÇ DAYANIMI | 17 Kg / m2 basınca dayanıklıdır. (Bu basınç 60 km / saat rüzgar hızına denk gelir.) |
HIZ | 1.2 mt / sn. |
OPSİYONEL HIZ | 1.6 mt / sn. Hıza çıkabilir |
ÇALIŞMA ŞEKLİ | Sarmal tip |
DİKMELER | Galvanizli, U profil (80 x 40 x 3mm) |
POLİETİLEN KENAR DİKMELERİ
(PE – UHMW 1000) |
23 x 40mm ölçülerinde yaylı dikmelerdir. |
GÜÇLENDİRİLMİŞ PVC
PERDE |
900 gr / m2 sızdırmaz |
STANDART RENKLER | Sarı (RAL 1003) Gri (RAL 7035) Mavi (RAL 5002) Kırmızı (RAL 3000) Yeşil (RAL 6005) Siyah (RAL 9005) Beyaz (RAL 9010) Turuncu (RAL 2004) Ayrıca tüm renklerde standart olarak siyah renkte perde güçlendirme kirişi kullanılır. |
MOTOR | Elsamec (Özel yüksek hızlı kapı panosu) |
KONTROL PANELİ | Elsamec (Özel yüksek hızlı kapı panosu) |
QUATTROLL YÜKSEK HIZLI PVC KATLANIR KAPILAR
QUATTROLL Katlanır Tip Yüksek Hızlı PVC Kapılar, üstün tasarımlarıyla giriş-çıkış trafiğinin yoğun olduğu her yapıda kullanılabilen üstün teknoloji ürünü kapılardır.
Hızlı geçiş gerektiren ortamlarda zaman ve enerji kaybını önleyen, çalışma güvenliğini gaz, gıda, toz, iklimlendirilmiş alanın korunmasını sağlayan fonksiyonel kapı çözümleridir.
Sistemlerimiz iç mekan ve dış mekan montajları için farklı modellere sahip olup ana gövde değişik renklerde Polyester perdeden oluşmaktadır. Otomatik kapı sistemlerinde, en hızlı kapılardan olan ve üretimden kullanım aşamasına kadar oldukça pratik ve kullanışlı kapılardır. Ürün yerli üretimdir.
Özellikler
Motor | MFZ (Almanya)
(Hızlı PVC Kapılar için Özel Motor) |
Kontrol Ünitesi | İtalya, LCD Kontrollü |
Açılma Hızı | 1 m / sn. Opsiyonel olarak hızlı açılma ve yavaş kapanma için mitsubishi entegreli hız sürücüsü ekleme imkanı |
Rüzgar Dayanımı | 80 km / h. |
Emniyet Sistemi | Darbe riskini ortadan kaldıran gizli fotosel ve elektrik kesintisi ve arızalarda manuel açma |
Branda | İthal PVC (Almanya) |
Toplama Kayışları | Sık çalışmaya uygun, kolay deforme olmayan özel kemer sistemi |
Rüzgar Barı | 49 – 53 cm arası, paslanmaya karşı dayanıklı, uçları plastic tapalı bar sistemi |
Isı Dayanıklılığı | – 30 / + 70 C° |
Kılavuz Sacları | 1.5mm kalınlığında galvaniz sac üzerine, elektrostatik boyalı veya düz galvaniz |
Işıklık | Kapı ölçülerine göre hazırlanan ve ışıklık sistemi |
Çelik Sarmal Yangın Kapısı BS 476-22 Standartlarına uygun olarak üretilmiş ve test edilmiş yangın kapısıdır.
Özellikler
TEST | BS 476 – 22 Standartlarına uygun olarak test edilmiştir. (Efectis era / Sertifika No: EEA-1700-0035 ve 0036) |
YANGIN DAYANIMI | 234 Dk. (E – 180) |
PANELLER | 80 mm galvanizli çelik profiler, metal blokajlar |
ÇALIŞMA | FJJ 600F Model Motorlu 380 V – 0.25 kW Yangın otomasyon sistemlerine uyumludur. |
AÇMA – KAPAMA | Buton takımı, Açma / Kapatma / Stop |
YANGIN AKTİVASYONU | 68 °C active olan fusible-lik sistemi. |
KAPI DİKEY KILAVUZLARI | 2 mm kalınlığında, özel formlu galvaniz çelik |
ALT BAZA PROFİLİ | L formunda, 2 mm galvaniz çelik ve arka yüzeyi 40 x 40 x 4 mm köşebet takviyesi |
NINZ – UNIVER MODEL YANGIN KAPISI Yangına dayanımlı (UNI9723 ve EN 1634-1 Standardına Göre) yangın sertifikalı özel dolgu malzemesi ile izolasyonu yapılmış, galvaniz sacdan imal edilmektedir.
Özellikler
NINZ – UNIVER MODEL YANGIN KAPISI
Yangına dayanımlı (UNI9723 ve EN 1634-1 Standardına Göre)
Yangın sertifikalı
Özel dolgu malzemesi ile izolasyonu yapılmış, galvaniz sacdan imal
Panik barlı ve dış kısımda siyah tutma kollu
2 Menteşeli
A 1. Menteşe | Bilyeli menteşe sistemi olup, dikey ayarlamalara olanak verir |
B 2. Menteşe | Yaylı menteşe sistemi olup, kapının kendi kendine kapanmasını sağlayan |
tiptedir.
Kanat yüzeyi epoksi-polyester boyalı olup, gofrajlı formdadır
Kapı kasası duvara geçmeli yarım kasa sistemidir.
Kanat etrafı sızdırmazlık sağlayan özel fitillidir.
Montaj esnasında kanat açılış yönü değiştirilebilir (Reversible)
Kanat kalınlığı | 50 mm |
NINZ – PROGET MODEL YANGIN KAPISI
Yangına dayanımlı (UNI9723 ve EN 1634-1 Standardına Göre)
Yangın sertifikalı
Özel dolgu malzemesi ile izolasyonu yapılmış, galvaniz sacdan imal
Panik barlı ve dış kısımda siyah tutma kollu
2 Menteşeli
A 1. Menteşe | Bilyeli menteşe sistemi olup, dikey ayarlamalara olanak verir |
B 2. Menteşe | Yaylı menteşe sistemi olup, kapının kendi kendine kapanmasını sağlayan |
tiptedir.
Kanat yüzeyi epoksi-polyester boyalı olup, gofrajlı formdadır
Kapı kasası duvara geçmeli yarım kasa sistemidir.
Kanat etrafı sızdırmazlık sağlayan özel fitillidir.
Sipariş esnasına kanat açılış yönü belirtilmelidir.
Kanat Kalınlığı | 60mm |
Vizyonumuz
Otomatik kapı ve yükleme sistemleri üretimi yapan firmamız, endüstriyel üretim sektörlerinde müşteri ihtiyaçlarına uygun, ileri teknoloji ile kaliteli ve katma değeri yüksek ürünler geliştirmek.
Üretim ve ürün çeşitliliği kapasitemizi arttırmak.
Hizmetlerimizin planlanma ve uygulanmasının sürekliliğinin sağlanması. Kaliteli ürünler ve uzman personelimizle müşterilerimiz için uzun vadeli tedarikçi olmak.
Müşterilerimize sunduğumuz tüm ürünleri kaliteli üretmek, uygun fiyatla sunmak ve en hızlı şekilde ulaştırmak.
Misyonumuz
APRON YAPI firması olarak en önemli referansımızın müşterilerimiz olduğunun daima bilincindeyiz ve bu yüzden müşteri odaklı çalışmaktayız.
Memnun müşterilerimizin referansları ve tavsiyeleri çoğu zaman yeni başarılı işbirlikleri oluşturmaktadır. Bundan dolayı memnun müşterilerimiz en iyi referansımızdır.
Yönetim ve Kalite Politikamız
- Otomatik kapı ve yükleme sistemleri sektörlerinde her bakımdan öncülüğü ve liderliği sürdürmek,
- Teknolojik gelişmeleri takip ederek, müşterilerimize gelişen teknoloji ile hizmet sunmak,
- Müşteri memnuniyetini dolayısıyla bağlılığını sağlamak için iş süreçlerimizi geliştirmek,
- İşimizi ilk seferde hatasız yapmak için çalışmak,
- Hızlı, güvenli, konforlu, zamanında ve kesintisiz hizmet vermek amacıyla gerekli tüm süreçlerin kurulması ve yürütülmesini sağlamak.
